Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điểm nổi bật: | điện cao pcb,Metal Clad PCB |
||
|---|---|---|---|

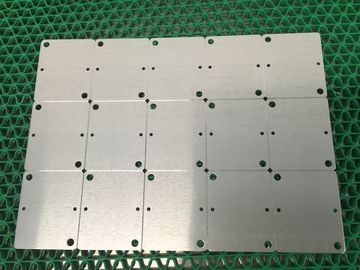

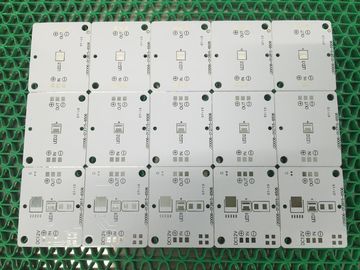

Super Bright LED công suất cao PCB, nhôm PCB Ban Đối với LED
JHD PCB
JHD PCB là một PCB & PCBA nhà sản xuất prefessioal với kinh nghiệm xuất khẩu hơn 6 năm. Nằm ở Thâm Quyến, Trung Quốc. Chúng tôi có các kỹ sư lành nghề và pcb, đội ngũ nhân viên nhiệt tình tích cực cho dây chuyền sản xuất. Tất cả các bo mạch in của chúng tôi được tùy chỉnh.
Thông số kỹ thuật Đối với PCB
| Số lớp | 1,2,4 hoặc 6, tối đa 18 tầng |
| số lượng đặt hàng | 1 đến 50.000 |
| Ban Shape | Retangular, tròn, khe, cắt ra, phức tạp, bất thường |
| Ban Loại | Cứng nhắc, linh hoạt, cứng nhắc-linh hoạt |
| Ban Vật liệu | FR-4 kính epoxy, FR-4 cao Tg, RoHS compliant, nhôm, Rogers, vv. |
| cắt Board | Shear, V-score, Tab định tuyến |
| Ban dày | 0.2-4.0mm, Flex 0.01-0.25mm |
| đồng trọng lượng | 1.0, 1.5, 2.0 oz |
| Mặt nạ Hàn | Hai mặt LPI xanh, Cũng hỗ trợ đỏ, trắng, vàng, xanh, đen |
| Silk Screen | Hai mặt hoặc một mặt màu trắng, vàng, đen, hoặc tiêu cực |
| Silk Screen Min Line Width | 0,006 '' hoặc 0.15mm |
| Max Ban Kích thước | 20 inch * 20inch hoặc 500mm * 500mm |
| Min Dấu vết / Gap | 0.10mm, hoặc 4mils |
| Min khoan lỗ đường kính | 0.01 '', 0.25mm, hoặc 10mils |
| Kết thúc bề mặt | HASL, Nickle, Immersion vàng, Immersion Tín, Immersion bạc, OSP, vv. |
| Ban Dung sai độ dày | ± 10% |
| Đồng Trọng Nhẫn | ± 0,25 oz |
| Khe cắm Chiều rộng tối thiểu | 0.12 '', 3.0mm, hoặc 120mils |
| V-Điểm Sâu | 20-25% số tàu dày |
| Thiết kế file format | Gerber RS-274,274D, Eagle và DXF của AutoCAD, DWG |
Chúng tôi thực hiện nhiều thủ tục chất lượng đảm bảo trước khi vận chuyển ra bất kỳ bảng PCB
---Bao gồm các:
* Kiểm tra trực quan
* Dò bay
* Giường của móng tay
· * Kiểm soát trở kháng
· * Phát hiện Hàn-khả năng
* Kỹ thuật số kính hiển vi metallograghic
· * AOI (Automated kiểm tra quang học)
Điều khoản chi tiết cho sản xuất PCB
--- Yêu cầu kỹ thuật để lắp ráp PCB:
* Chuyên nghiệp Công nghệ hàn bề mặt gắn kết và thông qua lỗ
* Kích thước khác nhau như 1206,0805,0603 thành phần công nghệ SMT
* ICT (Trong Circuit Test), FCT công nghệ (Circuit thử nghiệm chức năng).
* PCB hội Với UL, CE, FCC, RoHS phê duyệt
* Nitơ khí reflow công nghệ hàn cho SMT.
* Tiêu chuẩn cao SMT & Line hội Hàn
* Mật độ cao bảng kết nối với nhau năng lực công nghệ vị trí.
Khả năng PCB hội
| Số lượng, lượng | Prototype & PCB hội âm lượng thấp, từ 1 đồng đến 250, là đặc sản, hoặc lên đến 1000 |
| Loại hội | SMT, Thru-lỗ |
| Loại hàn | Nước hòa tan Solder Paste, chì và chì miễn phí |
| Các thành phần | Passive Down để kích thước 0201 BGA và VFBGA Leadless Chip hãng / CSP SMT hội hai mặt Pitch Mảnh tới 0.8mils BGA Sửa chữa và Reball Phần diệt và thay thế |
| Bare Ban Kích | Nhỏ nhất: 0,25 * 0,25 inch Lớn nhất: 20 * 20 inch |
| file format | Hóa đơn nguyên vật liệu Gerber Pick-N-Place tập |
| Các loại dịch vụ | Turn-key, phần chìa khoá hoặc uỷ thác |
| đóng gói thành phần | Băng, Tube, Reels, bộ phận rời Cut |
| Bật Time | Dịch vụ trong cùng ngày để phục vụ 15 ngày |
| Kiểm tra | Bay Probe thử nghiệm, X-quang kiểm tra thử nghiệm AOI |
| Quá trình lắp ráp PCB | Khoan ----- ----- Exposure mạ ----- Etaching & Tước ----- Đột ----- Kiểm Tra Điện ----- ----- SMT Wave Soldering --- --Assembling ----- ICT ----- Kiểm tra hàm ----- nhiệt độ & Kiểm tra độ ẩm |
Chúng tôi có thể cung cấp cho bạn dịch vụ điện tử tốt nhất của:
Thời gian Chì
Mẫu: 3-4 ngày
Sản xuất hàng loạt: 7-15 ngày (phụ thuộc vào số lượng)
Điều khoản thanh toán
T / T, Western Union
Bao bì và lô hàng
gói hút chân không trong thùng carton
Yêu cầu kỹ thuật để lắp ráp PCB:
1) chuyên nghiệp Công nghệ hàn bề mặt gắn kết và thông qua lỗ
2) kích thước khác nhau như 1206,0805,0603,0402 thành phần công nghệ SMT
3) ICT (Trong Circuit Test), FCT Circuit Test) công nghệ (chức năng.
4) PCB hội Với UL, CE, FCC, RoHS phê duyệt
5) công nghệ khí Nitơ reflow hàn cho SMT.
6) Tiêu chuẩn cao SMT & Line hội Hàn
7) khả năng mật độ cao bảng kết nối công nghệ vị trí.
Trích dẫn yêu cầu cho PCB và lắp ráp PCB:
1) tập tin Gerber và danh sách Bom
2) Xóa bức ảnh của PCBA hoặc mẫu PCBA cho chúng tôi
3) Phương pháp thử cho PCBA
Tại sao là chúng tôi?
Phẩm chất
UL của chúng tôi (E465880) / tiêu chuẩn RoHS đảm bảo chất lượng lắp ráp từ đầu đến cuối. Cho dù đó là một sản phẩm tùy chỉnh đơn giản hoặc phức tạp một số lượng sản xuất chìa khóa trao tay, JHD PCB sẽ tuân thủ các tiêu chuẩn chất lượng cao nhất.
có khả năng
JHD PCB cung cấp mới nhất trong khả năng lắp ráp và trình độ bảo hiểm chất lượng được xây dựng vào mỗi sản phẩm chúng tôi sản xuất.
Kinh nghiệm
Khi nói đến việc xây dựng của bạn, bạn muốn có một đối tác mà bạn có thể phụ thuộc vào. Đội ngũ quản lý của chúng tôi có hơn 8years của kiến thức ngành công nghiệp kết hợp. Đội ngũ kỹ thuật của chúng tôi đã có hơn 5 năm kinh nghiệm.
Bảo vệ quyền lợi của bạn
Bảo vệ tài sản trí tuệ của bạn là một công việc! Đội ngũ chuyên gia được đào tạo tất cả đều làm việc theo hợp đồng bảo mật nghiêm ngặt và điều trị các tài liệu quan trọng của bạn như họ sẽ chính họ.
Mềm dẻo
JHD PCB tự hào mình vào khả năng của chúng tôi để các chương trình thiết kế riêng tùy chỉnh xung quanh nhu cầu của khách hàng. JHD PCB cần có thời gian để lắng nghe nhu cầu kinh doanh độc đáo của bạn và sau đó đặt ra để vượt qua chúng.
Các ứng dụng của sản phẩm:
1. Máy vi tính và các sản phẩm liên quan: điện Movable bảng, U đĩa, giao diện mạng, máy tính bảng, cameral, dây ít chuột.
2. Trang thiết bị: máy chiếu thông minh / cameral kỹ thuật số, bảng tần số cao. Máy ghi âm và ban repeater, thiết bị tự động âm thanh bảng chính và Ban kiểm soát.
3. Dây-ít thông tin liên lạc: Ban di động ,. GPS / hướng kỷ lục bảng, điện thoại không dây bảng chính, hệ thống liên lạc hội đồng chính.
4. LED chiếu sáng: ổ điện LED, đèn LED bảng điều khiển ánh sáng, đèn LED dây ánh sáng.
JHD PCB muốn là đối tác tin cậy của bạn trong tương lai gần!
